Koncový zosilňovač Yamaha M-5000 Black/Pianoblack

Yamaha M-5000: plne symetrický koncový zosilňovač s plávajúcim MOSFET výkonovým stupňom

M-5000 je vlajkový stereo koncový zosilňovač Yamaha postavený na plne vyváženej signálovej ceste a dokonale symetrickom usporiadaní, ktoré fyzicky aj elektricky oddeľuje ľavý a pravý kanál. Dodáva 100 W + 100 W do 8 ohmov a 200 W + 200 W do 4 ohmov (20 Hz–20 kHz, 0,07 % THD), v mostíkovom mono režime 400 W do 8 ohmov. Spolu s gramofónom GT-5000 a predzosilňovačom C-5000 tvorí kompletný balansovaný reťazec od zdroja po reprosústavy.

Kľúčovým konštrukčným riešením je plávajúci a vyvážený výkonový stupeň s MOSFET tranzistormi, kde je napájanie privedené priamo na kladnú aj zápornú stranu výstupného stupňa namiesto obvyklého spojenia so zemou. Odpojenie celého výkonového obvodu od zeme eliminuje vplyv drobných kolísaní napätia a zemného šumu a zároveň vytvára ideálne symetrické usporiadanie pre zvýšenú schopnosť riadiť nízkoimpedančné reprosústavy. Zámerne jednoduchá topológia skracuje signálovú aj napájaciu cestu, čím znižuje impedanciu a energetické straty.

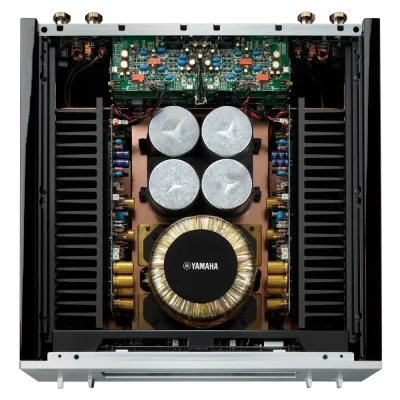

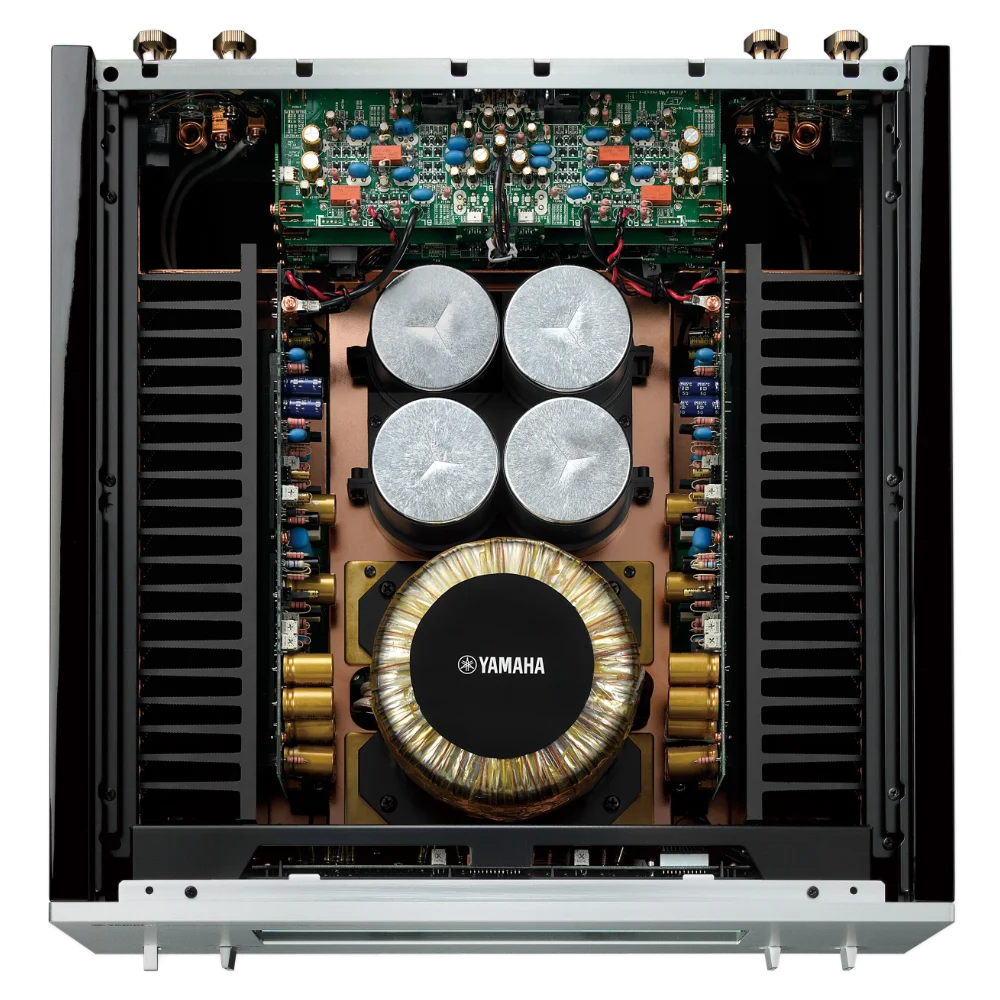

Napájanie zabezpečuje masívny toroidný transformátor na 3 mm základni z čistej mosadze, ktorá potláča nežiaduce vibrácie; nízky rozptylový tok minimalizuje pôsobenie na okolité audio obvody. Vyvedené medené vodiče priamo z vinutia, hrubé vodiče a skrutkové spoje s mosadznými svorkami na blokových kondenzátoroch namiesto spájkovania udržiavajú spojenia s nízkou impedanciou. Tuhá skriňa pracuje s konceptom mechanického uzemnenia – transformátor, blokové kondenzátory aj chladič sú priskrutkované priamo ku konštrukcii, takže sú plne podopreté a odolné voči vibráciám.

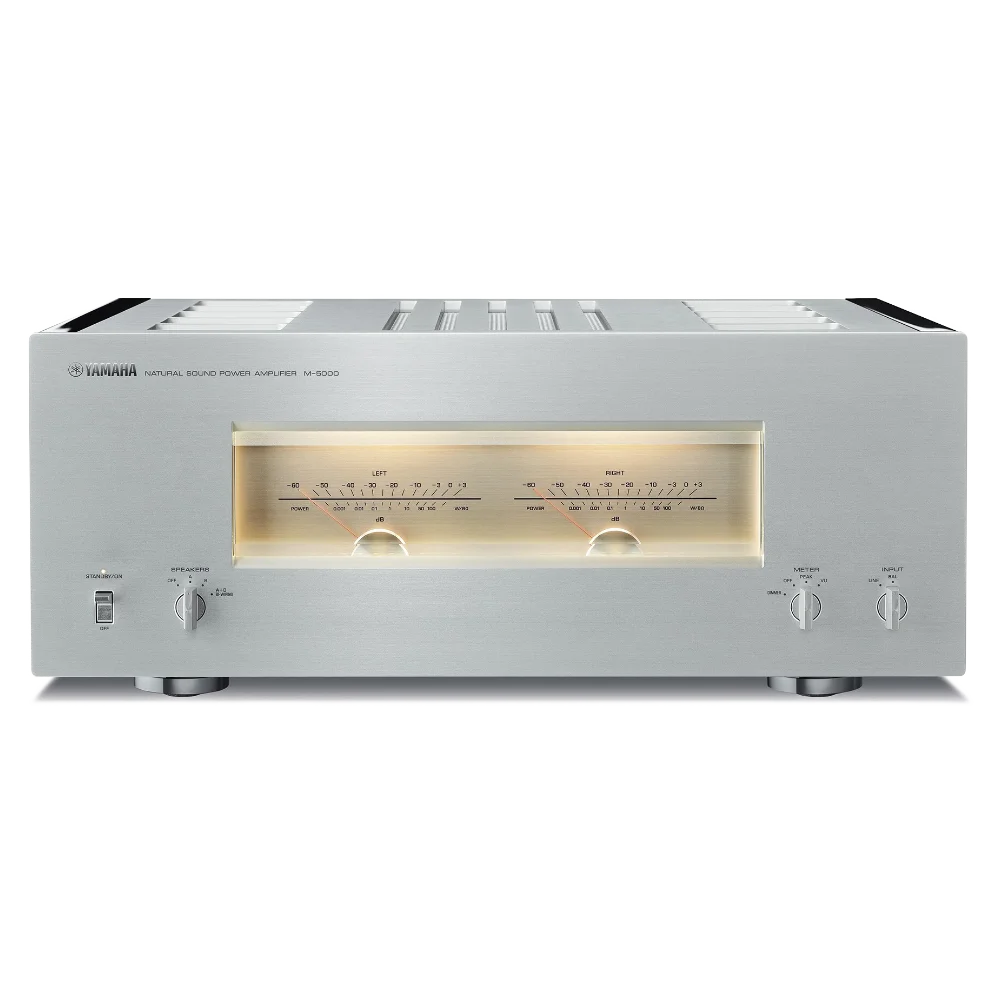

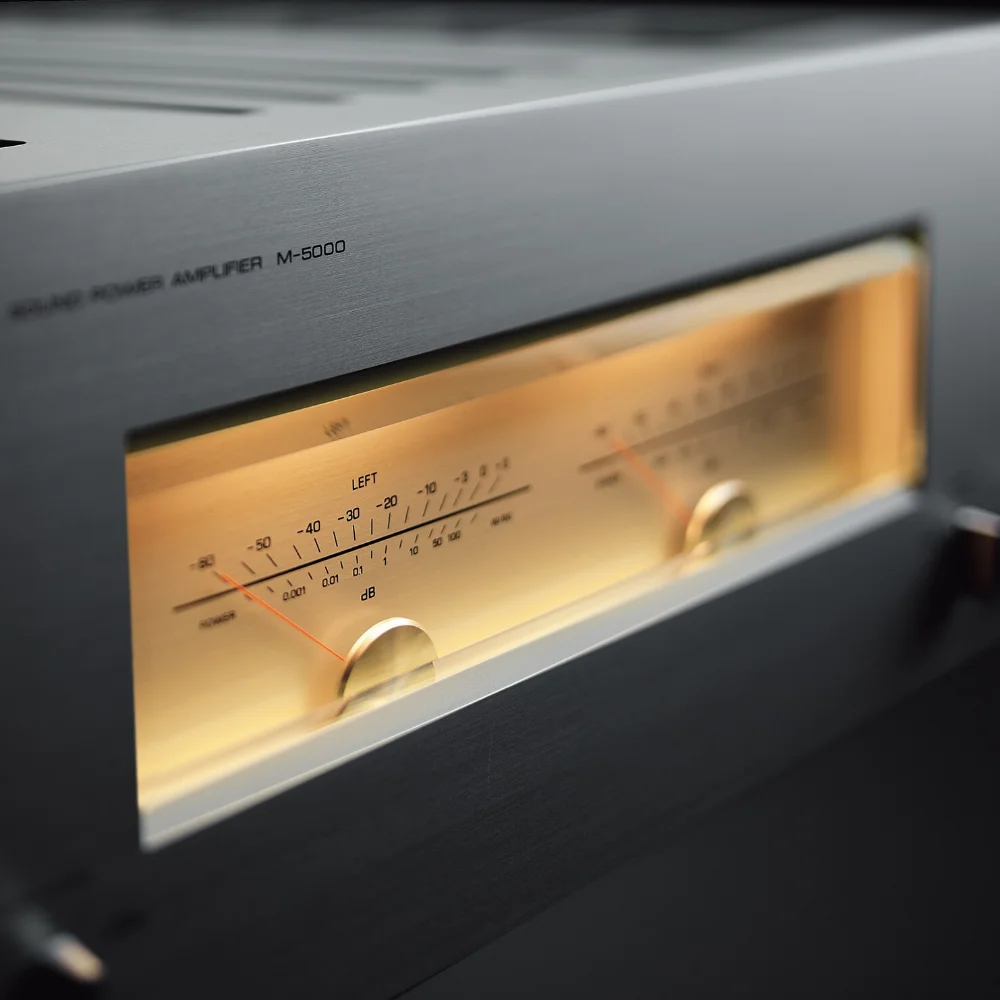

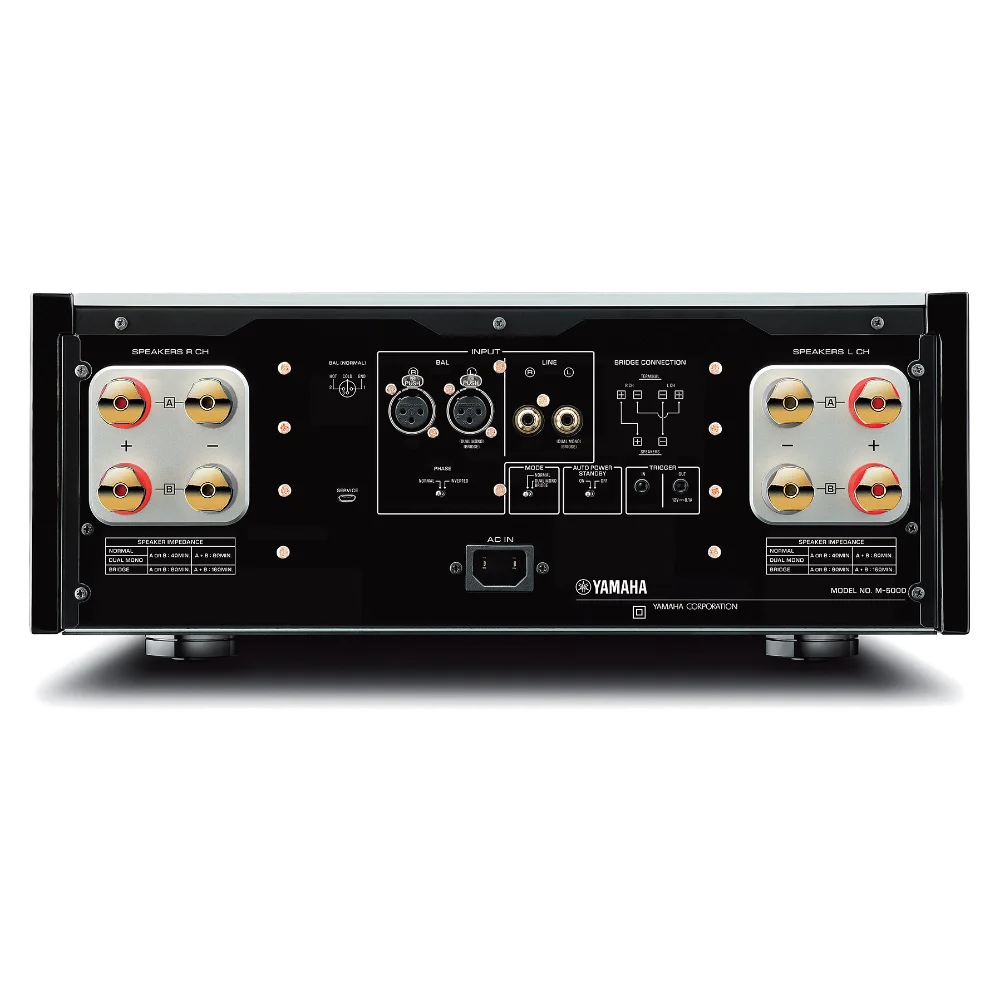

Výsledkom je vysoký činiteľ tlmenia (300 a viac pri 8 ohmoch), odstup signálu od šumu 110 dB a frekvenčná odozva 5 Hz–100 kHz (+0/−3 dB), čo sa prejavuje pevnou kontrolou basového pásma, stabilnou lokalizáciou nástrojov a čitateľnosťou tichých detailov. Na čelnom paneli sú veľké presné ručičkové merače s 7 mm hrubým sklom Asahi, ktoré zobrazujú dynamiku signálu. Prepojenie s reprosústavami zabezpečujú predimenzované skrutkovacie terminály frézované z bloku čistej mosadze s 3 mm mosadznou základnou doskou, ktorej nemagnetické vlastnosti prispievajú k nižšiemu skresleniu. Masívne mosadzné nožičky je možné použiť ako hroty alebo s ochrannou podložkou.

Kľúčové vlastnosti

• Výkon: 100 W + 100 W (8 Ω), 200 W + 200 W (4 Ω), 400 W mono
• Konštrukcia: Plávajúci vyvážený MOSFET výkonový stupeň
• Symetria: Oddelenie ľavého a pravého kanála
• Napájanie: Masívny toroid na mosadznej základni
• Parametre: Damping faktor 300, odstup 110 dB
• Terminály: Skrutkovacie svorky z čistej mosadze
